一、技术简介：

该系统可以实现印刷线路板直线线宽、直线间夹角、焊盘直径及圆心、过孔直径及圆心等参数的测量，可以扩展为常见几何形状的参数测量，可广泛应用于工业、农业、医学和国防等领域。该系统具有两项国家发明专利，一项软件著作权登记。

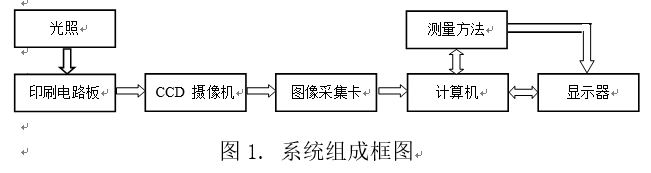

系统硬件由二维可移动平台、CCD摄像机、环形照明装置、视频采集卡和PC机组成，系统组成框图如图1所示，实物如图像2所示，其中，标准视频摄像机的分辨率为768×576，镜头的放大倍数为40X-220X，视频采集卡为嘉恒中自公司生产的OK-C20A，具有9位A/D。

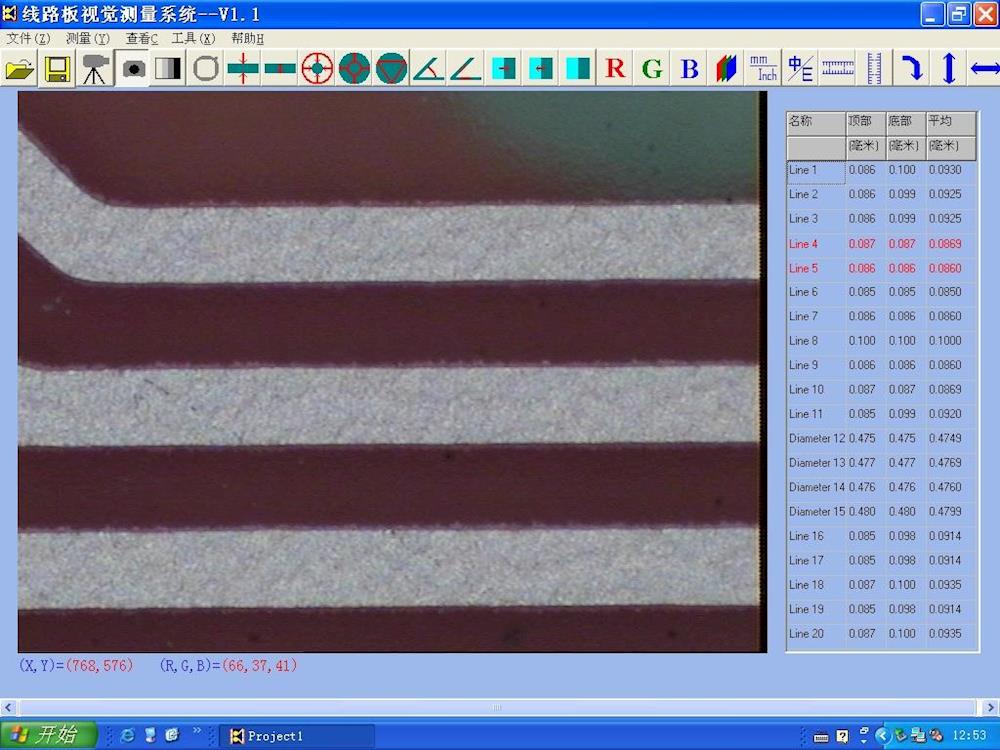

系统软件主要包括图像采集与预处理、线路板参数测量、倍率选择及定标、料号与测量结果管理、工具和帮助等模块，软件主界面如图3所示。

图像采集与预处理模块是其他模块的前提和基础，主要完成将被测线路板转换成计算机可处理的数字图像，并去除噪声。

线路板参数测量模块是系统软件的核心，主要完成直线线宽、直线间夹角、焊盘直径及圆心、过孔直径及圆心等参数的测量。直线线宽、直线间夹角、焊盘直径等测量都有手动法和自动法两种。

倍率选择及定标模块是在特定镜头焦距（即放大倍数）下，对标准光刻度尺进行测量确定物像之间的比例关系。

料号与测量结果管理模块主要完成对料号和测量结果的数据库管理、结果导出和打印等功能。

工具模块具有辅助测量功能，主要包括：菜单语言选择、测量计量单位选择、测量图像旋转操作、测量图像镜像操作、测量图像的颜色选择等。　

帮助模块主要帮助客户尽快熟悉该测量系统，并引导客户正确使用软件进行测量。

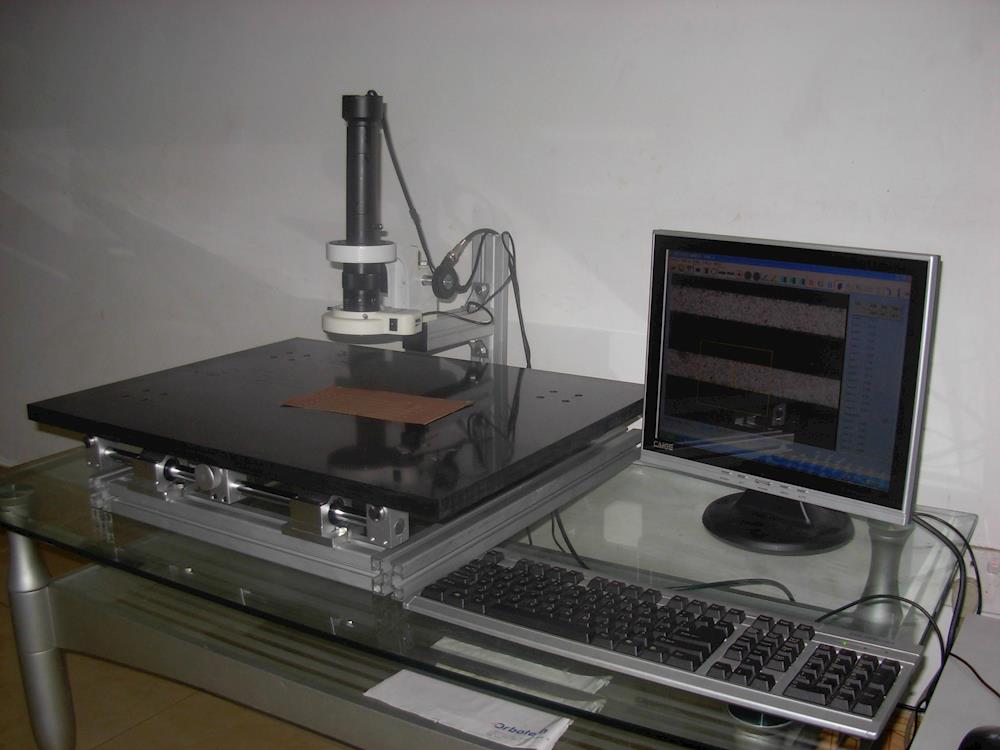

(a) 卧式实物图像　

　 (b) 立式实物图

图2　测量系统实物图

二、主要技术指标：

1、图像分辨率：768×576；

2、A/D采集位数：9位；

3、视频信号：标准PAL视频；

4、连续变焦倍数：20X-130A，60X-180X，5X-60X，可选，但不限于此；

5、照明光源：内置LED多点照明系统；

6、测量精度：≤3微米；

7、单次测量时间：小于100毫秒；

8、软件界面：友好，操作方便；

9、自动测量程度高，根据料号和测量结果自动进行合格性判断；

10、参数与测量结果管理：数据库管理。
