MT系列超滤、微滤中空纤维膜及设备
一、技术简介：
超滤、微滤膜分离是指在压力驱动下，溶液中水、有机低分子、无机离子等尺寸小的物质可通过中空纤维壁上的微孔被传递到膜的另一侧，溶液中菌体、悬浮物、胶体、颗粒物、有机大分子等大尺寸物质 则不能透过中空纤维壁而被截留，从而达到溶液中组分分离纯化的目的。该过程为常温操作， 无相态变化，不产生二次污染。
图1 单内皮层中空纤维
图2 双皮层中空纤维
本研究室联合中国科学院生态环境研究中心膜分离技术组，采用聚偏氟乙烯、氯甲基化聚砜、季胺化聚砜、磺化聚砜、聚砜、聚丙烯腈、聚砜等共混，制备出截留分子量为6千、1万、3万、6万、10万的超滤设备及孔径为0.18微米的微滤设备，可实现精密无菌过滤。采用中空纤维型膜结构，单位体积膜组件的有效膜面积最大，过滤分离效率高；纺制的中空纤维包括双皮层和单内皮层两种。
图3 膜组件
研制开发的小型膜装置和工业化大型膜设备已在国内很多大专院校和企业用于生物制品分离浓缩，中药和饮料澄清，注射针剂除菌，除热原，酱油、醋、黄酒的除菌，除杂，药酒澄清和缩短储存期等化工、食品、医药、生物工程和水处理等行业，受到用户的青睐和好评。

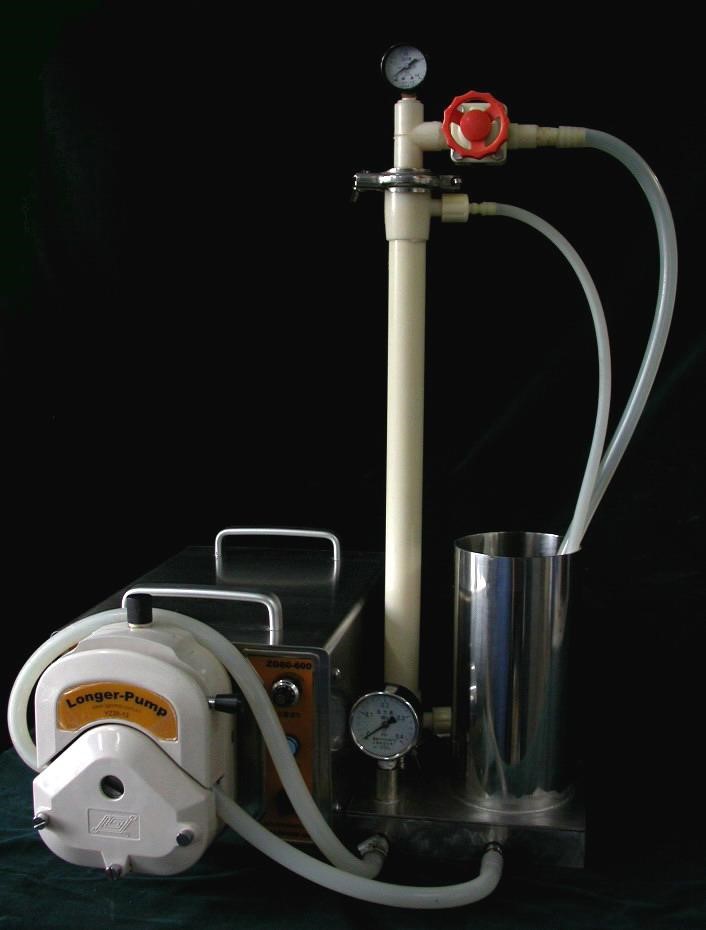

图4 蠕动泵小型装置
图5 工业用超滤、微滤设备
二、主要技术指标：
MT 系列中空纤维超滤膜（UF）技术指标及规格
型号 | 外型尺寸 | 截留分子量 | 膜面积 | 纯水通量 | 膜材料 | 操作压力 |
φ×mm | 道尔顿 | m2 | L/h | MPa | ||
UPF50 | 32×500 | 60000 | 0.15 | 40-50 | 聚砜 | ≤0.15 |
UPF90 | 90×1120 | 60000 | 4 | 1000-1200 | 聚砜 | ≤0.15 |
UNF50 | 32×500 | 60000 | 0.15 | 40-50 | 聚丙烯腈 | ≤0.15 |
UNF90 | 90×1120 | 60000 | 4 | 1000-1200 | 聚丙烯腈 | ≤0.15 |
UKF50 | 32×500 | 30000 | 0.15 | 30-40 | 聚砜共混 | ≤0.15 |
UKF90 | 90×1120 | 30000 | 4 | 700-1000 | 聚砜共混 | ≤0.15 |
USF50 | 32×500 | 10000 | 0.15 | 15-25 | 聚砜共混 | ≤0.15 |
USF90 | 90×1120 | 10000 | 4 | 400-600 | 聚砜共混 | ≤0.15 |
UBF50 | 32×500 | 6000 | 0.15 | 5-8 | 聚砜共混 | ≤0.15 |
UBF90 | 90×1120 | 6000 | 4 | 160-180 | 聚砜共混 | ≤0.1 |
MT系列中空纤维微滤膜（MF）技术指标及规格
型号 | 外型尺寸 | 孔径 | 膜面积 | 产水量 | 操作压力 |
φ×mm | μm | m2 | L/h | MPa | |
MNF50 | 32×500 | 0.1 | 0.15 | 40-50 | ≤0.12 |
MNF90 | 90×1120 | 0.1 | 4 | 1000-1200 | ≤0.12 |
MVF50 | 32×500 | 0.18 | 0.15 | 60-80 | ≤0.12 |
MVF90 | 90×1120 | 0.18 | 4 | 1500-2000 | ≤0.1 |
注：1、膜组件使用温度范围为5℃ -45℃。产水量测试条件为：25℃、0.1MPa、纯水。
2、膜组件的操作压力作时膜内外两侧的压力差。
3、组件长短可根据客户需要进行调整。
