基于体光栅的光纤光栅传感解调模块

来源: 发布时间:2019-11-08 09:31:55 浏览次数: 【字体:

一、技术简介:

本光纤光栅传感解调模块基于体光栅+阵列探测器+FPGA,具有动态响应频率高的优点。自带Labivew可安装程序,可实时显示光纤光栅的波长。通过改变光纤光栅传感头的结构,可应用于交通、电力、石化、建筑、核及航空等领域温度(分布)、应力(分布)、应变(分布)、加速度、电流等的监测。


1 基于体光栅+线阵探测器+FPGA的解调模块

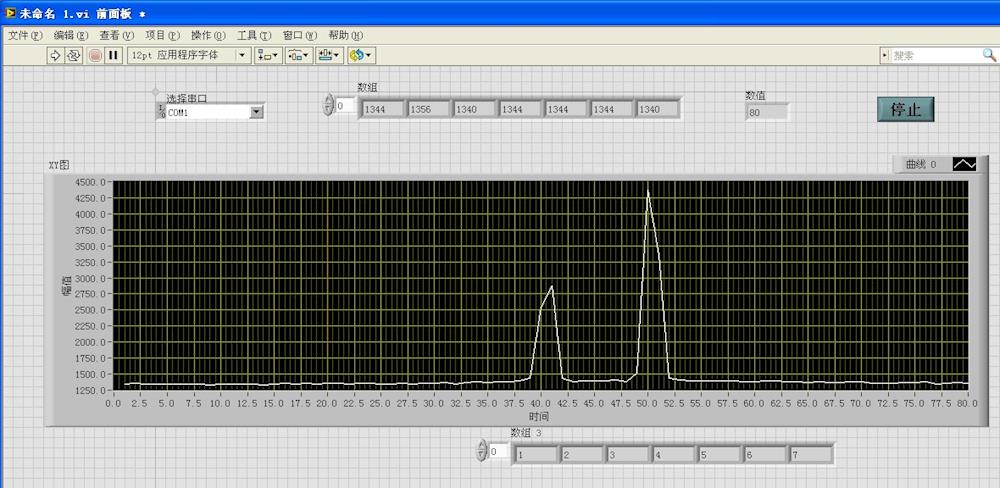

2 基于Labview的上位机解调界面

二、主要技术指标:

1、波长范围:1525-1570nm

2、扫描频率:2kHz

3、接头类型:FC/APC

4、带自校准功能;

5、重复性:1pm(提高测量次数可进一步提高重复精度,对于一般传感光纤光栅,相对应的温度测量精度0.1度)

三、联系方式:

联系人:万生鹏

通讯地址:南昌航空大学测试与光电工程学院

邮编:330063

E-Mail:sp_wan@163.com

手机:13755605315
